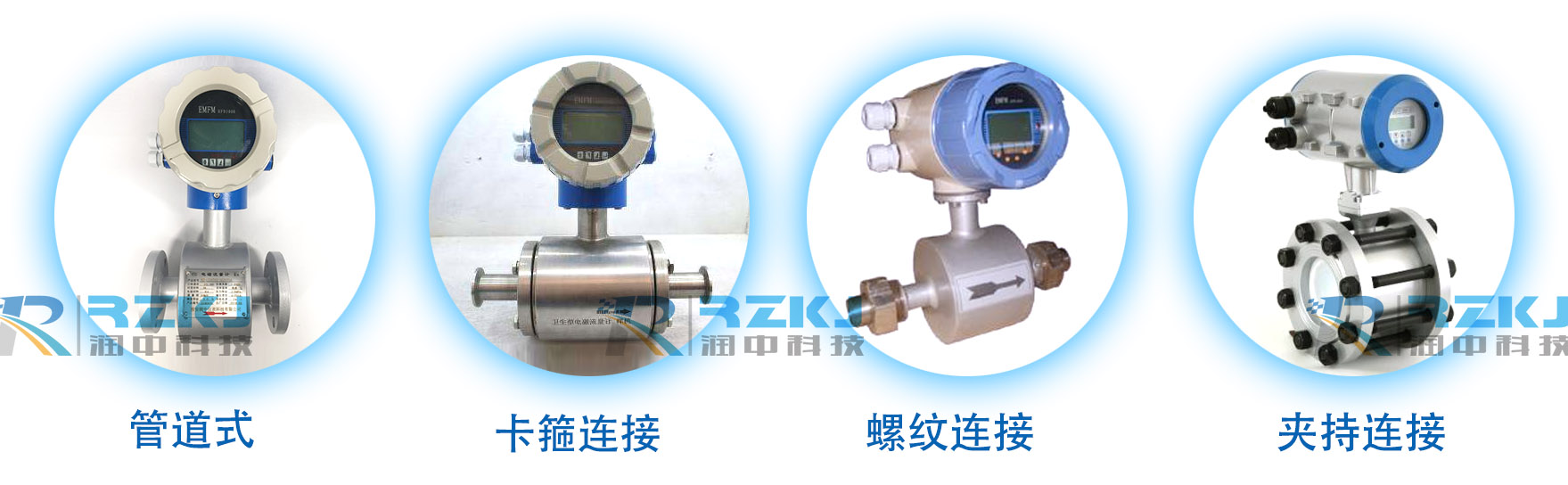

智能電磁流量計安裝時與管道的連接方式有四種：
智能電磁流量計由電磁流量傳感器和電磁流量轉換器組成。主要部件有測量管、電極、勵磁線圈、鐵心、軛和外殼。傳感器的測量管是一種內襯絕緣材料的非磁性導電合金短管。被測流體必須是導電液體或泥漿。智能電磁流量計的被測流體不應含有較多的鐵磁性物質或氣泡。根據被測流體的溫度、壓力、腐蝕性和磨損特性，選擇相應的壓力等級、襯里材料、電極材料和儀表結構。
智能電磁流量計由電磁流量傳感器和電磁流量轉換器組成。主要部件有測量管、電極、勵磁線圈、鐵心、軛和外殼。傳感器的測量管是一種內襯絕緣材料的非磁性導電合金短管。被測流體必須是導電液體或泥漿。智能電磁流量計的被測流體不應含有較多的鐵磁性物質或氣泡。根據被測流體的溫度、壓力、腐蝕性和磨損特性，選擇相應的壓力等級、襯里材料、電極材料和儀表結構。
一、法蘭連接：
流量計的兩端都有能夠連接的法蘭，在與管道連接時，只需把兩端的法蘭與管道上的法蘭用螺栓固定好就能夠了，這種連接的傳感器體積比擬小，只合適在小管道中運用。
二、螺紋連接：
有些小口徑的流量計是螺紋連接，這種連接方式在石油、勘探，醫療、食品中有一定應用。
三、夾裝式：
這種是比較的，一些本身沒有法蘭的流量計采用的是這種方式，用螺栓夾持在管道兩個法蘭之間，這種方式比較簡單。
四、衛生卡箍式：
一般應用于一些小口徑的管道，這種方式能夠快速裝置和拆卸流量計，日常清洗和維護也是很便當?shù)?。平均含有液固兩相懸浮的液體，如泥漿、礦漿、紙漿等。
智能電磁流量計安裝時如何正確接電源和信號線：
智能電磁流量計怎么接線智能電磁流量計的接線分為兩個部分，內部接線和外部接線，內部接線一般就是5根線.傳感器和轉換放大器的連接。XY，ACB，就是礪磁線圈接線二根，XY，電極接線 ACB，二根是電極接線AB，一根為接地C。外部接線一般就是電源接入端。二線，信號輸出線：六根，一般為4－20MA的輸出線二根，RS232的通訊線二根，RS485通訊線二根。筒體上還有接地端子線。購買產品安裝時一般只要打開表蓋按說明書進行外部接線即可，不復雜。但如果管道是全塑管不導電時，則要妥善做好接地，以免出現流量不準或漂移現象。
等。
智能電磁流量計怎么接線智能電磁流量計的接線分為兩個部分，內部接線和外部接線，內部接線一般就是5根線.傳感器和轉換放大器的連接。XY，ACB，就是礪磁線圈接線二根，XY，電極接線 ACB，二根是電極接線AB，一根為接地C。外部接線一般就是電源接入端。二線，信號輸出線：六根，一般為4－20MA的輸出線二根，RS232的通訊線二根，RS485通訊線二根。筒體上還有接地端子線。購買產品安裝時一般只要打開表蓋按說明書進行外部接線即可，不復雜。但如果管道是全塑管不導電時，則要妥善做好接地，以免出現流量不準或漂移現象。
等。
